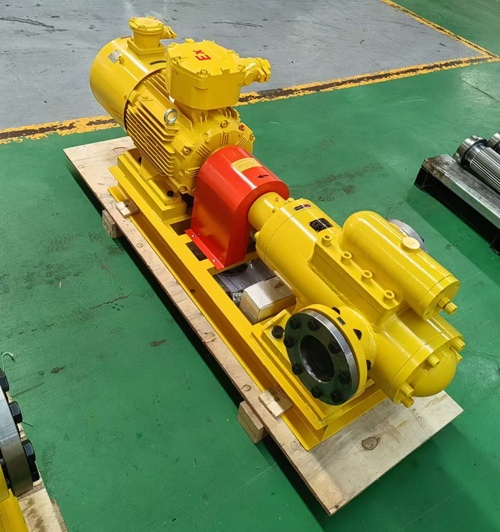

SMH系列三螺桿泵

一、SMH三螺桿泵概述：
用來輸送溫度≤150℃、粘度3-760cSt、不含固體顆粒、無腐蝕性、具有潤滑性能的介質。主要應用于水泥建材、玻璃熱電、橡膠輪胎、密煉機、煤氣化工廠、煤電、柴油和重油以及燃油輸送、液壓工程、船舶工程，石化及其他工業。

二、SMH三螺桿泵性能特點：
1、結構簡單、拆裝方便；體積小，重量輕；磨損輕微，壽命長
2、轉子液壓平衡，振動小，噪音低。
3、介質為直線連續輸送、無攪拌、無脈動.輸出穩定，無脈動。
4、壓力高穩定、效率高
5、具有很強的自吸能力。
6、零部件采用通用性強的系列化設計，具有多種安裝方式。
7、可在較高轉速下工作；

三、SMH三螺桿泵主要技術參數：
1、流量范圍：10～10000 L/min (升/分鐘) 0.6～600m3/h (立方/小時)
2、壓力范圍：0～6Mpa（兆帕）0～60 bar（巴） 0-60 kg/f (公斤力/平方厘米)
3、輸送介質粘度范圍：2-10000 cst（厘斯）
4、泵送溫度：300 ℃ （攝氏度）
5、容許最高轉速：3600 r/min （轉/分鐘）

四、SMH三螺桿泵應用與流體處理介質：
1、石油天然氣煉油廠
用輸送、循環、混合或發運泵為所有類型的清潔、潤滑、低/高粘性液體,引擎油，潤滑油、原油、燃料油、瀝青、油脂、石蠟，作為泡沫噴射泵應用在消防系統。
2、造船 造船學 造船業
用作潤滑油、傳輸、控制、液壓、冷卻/循環、燃油/柴油泵對柴油發動機,燃氣輪機和變速箱。在船舶上用做裝船泵、卸船泵、輸送泵、增壓泵、燃油噴射和潤滑油泵以及船用液壓裝置泵。
3、化學藥品 化學品 化工
用轉讓、循環、混合或出口泵為所有類型的清潔、潤滑、低/高粘性液體,如。添加劑、樹脂、油脂、膠水、粘合劑、異氰酸酯、多元醇、油漆。
4、發電和燃油系統
使用作為輸送泵、供油泵和裝載泵,運輸的沉重和輕油油,泵送所有潤滑性液體。0#輕柴油，重柴油，輕柴油，重油，燃油，燃料油，原油，冷卻液，冷卻水，磨削液，含蠟稀油等，在水泥廠 鍋爐廠 供熱單位 熱電廠 煤氣化 煤化工單位做窯頭點火油泵 燃油泵 供油泵裝置
5、旋轉和通用機械
用作潤滑油、控制石油、液壓、冷卻/循環、燃油/柴油泵對柴油發動機,壓縮機、天然氣、蒸汽、水輪機和變速箱。在機械工業中用做液壓，潤滑和搖控馬達泵。

五、SMH三螺桿泵常用型號：
泵型式代號： SM H 210 R 46 K 2 Y- W3
1 2 3 4 5 6 7 8 9
1. 系列
2. 型式
3. 規格
4. 主桿的方向（R=右旋 L=左旋）(1).從驅動端看，若要求泵軸順時針轉動，則選R，逆時針轉動，則選L。
5. 螺旋角度
6. 結構特性及軸承
7．密封
8. 泵體
9. 材料組合
詳細解釋：
1. 系列
系列 主要特征 最大流量[l/min] 規格范圍 最大排出壓力[MPa]
SM 中壓，單吸軸向力液壓平衡 2200 40～2200 10.0
2. 型式
符號 結構說明
H 臥式地腳安裝泵
F 端法蘭聯接泵
S 立式柱腳安裝泵
E 泵轉子組件，桿套插裝泵
D 進口浸沒泵
B 進出口同側法蘭聯接泵
3. 螺旋角
規格 40 80 120 210 280 440 660 940 1300 1700 2200
主桿螺旋角 38 36 42 40 43 40 40 42 42 42 42
46 42 46 46 46 46 46 46 46 46 46
46
4. 結構特性及軸承軸封
符號 結構說明 適用范圍
U2 內置雙列球軸承，填料密封 介質潤滑性較差，粘度大，溫度≤ 150℃
K2 外置軸承，填料密封 介質潤滑性較差，粘度大，溫度≤ 150℃
U12.1 內置滾動軸承，軸承由介質潤滑機械密封 介質潤滑性良好，粘度適中，溫度≤ 80℃
E6.7 外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封 介質潤滑性較差，工作溫度高 T≤150℃
E15 外置滾動軸承，可用潤滑噴嘴注潤滑脂機械密封 介質潤滑性較差，工作溫度高 T≤200℃

5. 泵體
符號 說明 備注

無標記 標準泵體 ，適用于輸送流動性好的潤滑性液體
Y 雙層泵體可用熱蒸汽或熱傳輸液體作載體對介質進行加熱適用于輸送高粘度加流動性差的液體,介質溫度≤200oC，泵安裝圖與標準型不同向廠家取
T 單層焊接泵體，適用于有特殊要求的場所，泵安裝圖與標準型不同向廠家取

6. 常用材料組合
材料代碼 泵體 襯套 適用范圍
W3 QT42-10 ZL109 用于小規格泵和大規格低壓泵輸送潤滑性好的液體，如潤滑油。
W23 QT42-10 ZCuSn5Pb5Zn5 用于小規格泵和大規格低壓泵輸送潤滑性較差的液體，如重油、燃油等。
W27 ZG35 ZCuSn5Pb5Zn5 用于大規格泵高壓輸送潤滑性較好的液體，如潤滑油等。
W28 ZG35 ZL109 用于大規格泵輸送潤滑性較差的液體，如重油、燃油等。
W29 焊接泵體 ZCuSn5Pb5Zn5 用于有特殊要求的場所
W30 QT450 特種復合材料 用于超低低粘度高壓力場合，
以上材料組合的螺桿均可以用：氮化鋼，40Cr，38CrMoAl，16MnCrS5,在特殊要求和工況條件下，我們有更多的材料和方案滿足您各種各樣的使用要求。

六、常見產品規格型號：
SMH40R38E6.7W21 SMH40R38E6.7W23 SMH40R38E6.7W27 SMH40R38E6.7W28 SMH40R38E6.7W29
SMH40R46E6.7W21 SMH40R46E6.7W23 SMH40R46E6.7W27 SMH40R46E6.7W28 SMH40R46E6.7W29
SMH80R36E6.7W21 SMH80R36E6.7W23 SMH80R36E6.7W27 SMH80R36E6.7W28 SMH80R36E6.7W29
SMH80R42E6.7W21 SMH80R42E6.7W23 SMH80R42E6.7W27 SMH80R42E6.7W28 SMH80R42E6.7W29
SMH80R46E6.7W21 SMH80R46E6.7W23 SMH80R46E6.7W27 SMH80R46E6.7W28 SMH80R46E6.7W29
SMH120R42E6.7W21 SMH120R42E6.7W23 SMH120R42E6.7W27 SM120R42E6.7W28 SM120R42E6.7W29
SMH120R46E6.7W21 SMH120R46E6.7W23 SMH120R46E6.7W27 SMH120R46E6.7W28 SMH120R46E6.7W29
SMH210R40E6.7W21 SMH210R40E6.7W23 SMH210R40E6.7W27 SMH210R40E6.7W28 SMH210R40E6.7W29
SMH210R46E6.7W21 SMH210R46E6.7W23 SMH210R46E6.7W27 SMH210R46E6.7W28 SMH210R46E6.7W29
SMH280R43E6.7W21 SMH280R43E6.7W23 SMH280R43E6.7W27 SMH280R43E6.7W28 SMH280R43E6.7W29
SMH280R46E6.7W21 SMH280R46E6.7W23 SMH280R46E6.7W27 SMH280R46E6.7W28 SMH280R46E6.7W29
SMH440R40E6.7W21 SMH440R40E6.7W23 SMH440R40E6.7W27 SMH440R40E6.7W28 SMH440R40E6.7W29
SMH440R46E6.7W21 SMH440R46E6.7W23 SMH440R46E6.7W27 SMH440R46E6.7W28 SMH440R46E6.7W29
SMH660R40E6.7W21 SMH660R40E6.7W23 SMH660R40E6.7W27 SMH660R40E6.7W28 SMH660R40E6.7W29
SMH660R46E6.7W21 SMH660R46E6.7W23 SMH660R46E6.7W27 SMH660R46E6.7W28 SMH660R46E6.7W29
SMH940R42E6.7W21 SMH940R42E6.7W23 SMH940R42E6.7W27 SMH940R42E6.7W28 SMH940R42E6.7W29
SMH940R46E6.7W21 SMH940R46E6.7W23 SMH940R46E6.7W27 SMH940R46E6.7W28 SMH940R46E6.7W29
SMH1300R42E6.7W21 SMH1300R42E6.7W23 SMH1300R42E6.7W27 SMH1300R42E6.7W28 SMH1300R42E6.7W29
SMH1300R46E6.7W21 SMH1300R46E6.7W23 SMH1300R46E6.7W27 SMH1300R46E6.7W28 SMH1300R46E6.7W29
SMH1700R42E6.7W21 SMH1700R42E6.7W23 SMH1700R42E6.7W27 SMH1700R42E6.7W28 SMH1700R42E6.7W29
SMH1700R46E6.7W21 SMH1700R46E6.7W23 SMH1700R46E6.7W27 SMH1700R46E6.7W28 SMH1700R46E6.7W29
SMH2200R42E6.7W21 SMH2200R42E6.7W23 SMH2200R42E6.7W27 SMH2200R42E6.7W28 SMH2200R42E6.7W29
SMH2200R46E6.7W21 SMH2200R46E6.7W23 SMH2200R46E6.7W27 SMH2200R46E6.7W28 SMH2200R46E6.7W29
